Description

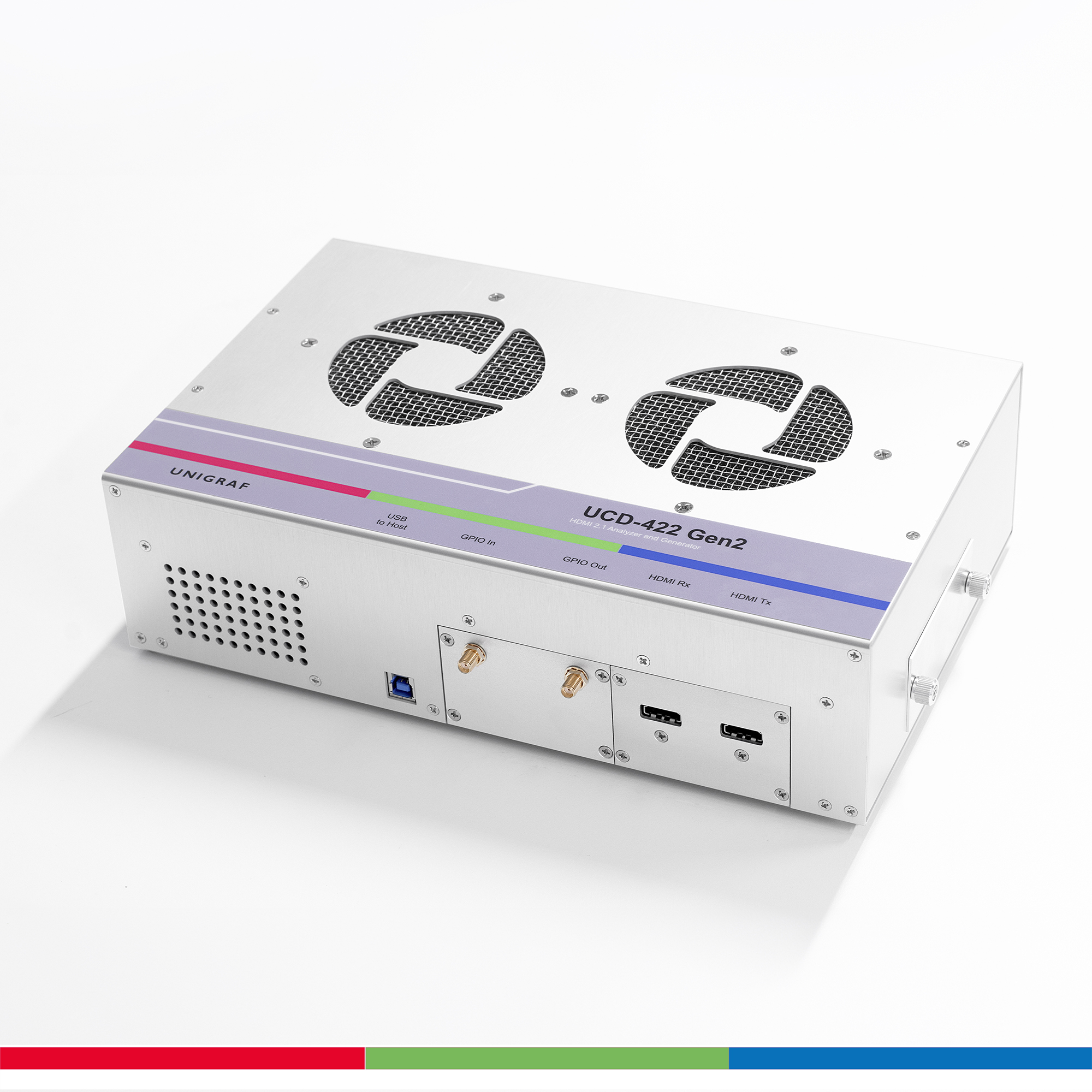

UCD-422是一款10K视频发生器和分析仪，用于测试高达10K视频模式的HDMI 2.1待测物。支持的分辨率为4K@120Hz，8K@60Hz(需要YCbCr 4:2:0)和10K@30Hz（未压缩视频）。UCD-422支持FEC *、DSC *、eARC *、以及HDCP 2.2 *和 2.3 *测试功能。
*请联系Unigraf以获取关于UCD-422的更多信息。
官方认可的 HDR10+ 显示设备测试工具
Unigraf 的 HDR 10+ 显示设备测试许可证 (MT6675) 允许 HDR 10+ 采用者生成 HDR 10+ LLC 所需的 HDR 10+ 特定的图案，以用於认证 HDR 10+ 的电视和显示器等接收设备。
Unigraf 的解决方案集成了 Klein K-10A 色度计，用于自动测试 HDR 10+ 显示设备测试，允许用户设置和播放图案，而无需手动测量 HDR 10+ 图案的亮度值。 没有 Klein K-10A 色度计的用户将能够手动将测量的亮度值记录到软件 GUI 中。 该解决方案易于使用，并减少了运行 HDR 10 显示设备认证测试所需的时间。
固定速率链接 (FRL) 与 TMDS 模式
固定速率链接（FRL）模式取代以前的TMDS模式，是HDMI 2.1中规范的最新视频传输方法。HDMI 2.1也可支持TMDS模式，以向下兼容全球数十亿的HDMI 1.4b和2.0设备。 （来源：HDMI）
UCD-422可识别具有FRL功能的信号源(Source) 与接收器(Receiver)待测物上的流程问题。使用不同的FRL模式测试信号源(Source)待测物时，用户可以确认在UCD Console上是否捕获了正确的图像。用户还可针对待测物进行不同FRL模式(例如3 Gb/s, 6 Gb/s, 8 Gb/s, 10 Gb/s and 12 Gb/s) 的传输测试，以确认您的待测物在FRL 模式下，能否正确接收或传输不同解析度的视频。
独特的功能
增强游戏型功能(Enhanced Gaming Feature)
UCD-422支持对信号源或接受器待测物测试可变刷新率（Variable Refresh Rate , VRR）和自动低延迟模式（Auto Low Latency Mode , ALLM）功能， 可测试40Hz到120Hz的可变刷新率范围，为游戏机和显示器制造商提供了完整的测试工具。
UCD Console GUI
UCD Console GUI是UCD系列产品的专用软件，可在Windows、macOS和Linux系统中使用。此软件易于操作，用户可在不同的角色(Role)状态与功能面板之间自由切换， 并通过它来操作UCD-422的所有测试功能。
UCD Console 具有预览(Preview) 视窗，用于确认采集的视频和音频，同时还有监视UCD-422中的链接参数面板、内建图形产生器、EDID编辑器与HDCP控制功能。
UCD-422 中的默认测试
UCD-422 设备随附用于 HDMI 接收器和源的 UCD 控制台和测试系统接口 (TSI) 系统开发套件 (SDK)。 请参考下表查看 UCD 控制台和 TSI SDK 提供的默认测试。
测试源Source DUT
| 功能组 | 功能 | 用于测试Source DUT 的 UCD Console Pro |
|---|---|---|
| 视频 | Preview, Capture, Snap preview | ✓ |
| Status | ✓ | |
| 音频 | Monitor, Capture and graphical preview | ✓ |
| Status | ✓ | |
| 链路 | Link status, link configuration | ✓ |
| Stream status (video, audio) | ✓ | |
| HPD Status: (HPD assert / De-assert) | ✓ | |
| EDID | Read / Write, Save / Load | ✓ |
| EDID editor | ✓ | |
| HDCP | HDCP 1.4 and HDCP 2.3 support* | |
| HDCP Authentication status, Encryption status* | ||
| 事件日志 | Event Log | ✓ |
测试接收器Sink DUT
| 功能组 | 功能 | UCD Console Pro 用于测试发送器 |
|---|---|---|
| 图像发生器 | 固定和自定义视频计时 | ✓ |
| 固定和自定义视频图像 | ✓ | |
| 音频发生器 | 播放音频文件 | ✓ |
| 链路 | Link status | ✓ |
| HPD Status: (Asserted / De-asserted) | ✓ | |
| Link Configuration | ✓ | |
| EDID | Read / Write, Save / Load | ✓ |
| EDID 编辑器 | ✓ | |
| HDCP | 支持 HDCP 1.4 和 HDCP 2.3 | *之后再增加 |
| 控制：(启用/禁用，仅验证，加密启用/禁用） | *之后再增加 | |
| 状态: (认证状态, 加密状态) | *之后再增加 | |
| 事件日志 | 事件日志 | ✓ |
产品特色
- HDMI 2.1测试设备（FRL & TMDS）
- 最高支持8K@60 fps (需要YCbCr 4:2:0)
- 12 Gbps / 4通道
- 同时可充当信号生成器和分析仪
- 增强型游戏功能（VRR , ALLM）
- 支持 HDCP 1.4 和HDCP 2.3
- 支持eARC支持
- 支持DSC
- 官方认可的 HDR 10+ 显示设备测试工具
Downloads
Please login to download the documents below.
